▪ DRUMS
1) 평드럼
GROOVE가 없는 평드럼은 드럼의 표면이 평면으로 되어 있기 때문에 첫층에 감기는 로프와의 접촉면압이 크게 되어 마모가 빠르다. 또한 사용 시 첫층으로 작업할 경우 권취 배열이 흐트러지기 쉬워 일반적으로 평드럼을 사용할 경우에는 다층으로 사용하는 것이 바람직하다. 즉 첫층의 로프를 바닥으로 하여 2층 이상의 권취를 위한 가이드 역할만 하도록 해야 한다.
2) GROOVE 드럼
GROOVE 드럼은 로프와 접촉면적이 크기 대문에 접촉면압을 작게 하며 로프와 드럼의 마모를 줄여 주며 특히 로프 손상에 미치는 영향은 단층식 GROOVE 드럼이 가장 적다. 이러한 GROOVE 드럼은 적절한 치수로 제작되어야 로프의 난권과 로프간 간섭에 의한 손상 등을 방지하고 설비자체의 수명 또한 장기간 사용할 수 있다.
|
구분(로프경) |
Groove 반경
(r)
|
P(Groove Pitch) |
Groove 깊이
(h)
|
|
단층권 드럼 |
다층권 드럼 |
|
10m이하 |
1.13d
-----------
2 |
1.13d |
1.10d |
0.3~0.4d |
|
10m초과 |
1.10d
-----------
2 |
1.10d |
1.07d |

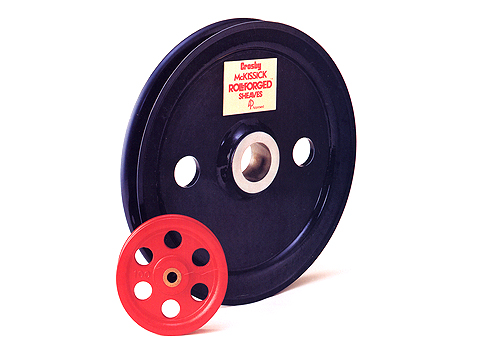

▪ SHEAVES
1) SHEAVES 재질
|
재질 |
브리넬 경도(HB) |
쇼어 경도(HS) |
표면강화 열처리후
쇼어 경도(HS) |
|
재질명 |
규격 |
|
구상화 흑연 주철 |
FCD 40
FCD 45
FCD 50
FCD 60
FCD70
FCD 80 |
201이하
143-217
170-241
192-369
229-302
248-352 |
-
-
26-37
30-41
36-46
38-52 |
-
-
-
60-65
-
- |
|
회주철 |
FC 25
FC 30 |
180-220
200-250 |
27-31
30-37 |
50-60
- |
|
기계구조용
탄소 강재 |
S 35C
S 40C
S 45C |
212-216
167-235
201-269 |
33-34
25-36
32-41 |
45-55
50-60
60-70 |
|
탄소강 주강 |
SC 45
SC 48 |
143-200
- |
22-32
- |
45-50
50-55 |
|
탄소강 단조강 |
SF 490A
SF 540A |
180-230
|
28-36
|
-
50-60 |
|
철도차륜용탄소강 |
SSW-RI |
187-260 |
30-40 |
- |
|
고망간강 주강 |
SCMnH |
215-280 |
34-42 |
60-70 |
|
스테인레스 주강 |
SCS 24 |
269-375 |
41-54 |
- |
2) 시브의 경도
시브는 로프와 가장 밀접하게 접촉되어 사용되는 것으로 로프수명에 미치는 영향이 크다. 이것은 시브의 재질, 경도, 홈크기와 지름, 홈의 형상, 로프의 종류 등 여러 가지의 복합적인 요소에 따라 로프수명에 영향을 미치므로 시브 설계 시 충분히 고려한 치수설정이 중요하다. 시브의 경도는 로프의 경도에 비해 지나치게 낮거나 높아도 양쪽 모두 로프마모를 증가시키는 요인이 되기 때문에 적절한 시브의 경도를 설정하는 것이 중요하다.
